汽車刹車蹄高頻熱處理淬火設備
2020-07-24 00:00:00 來源：盈磁高中頻淬火設備 點擊：3620 喜歡：0

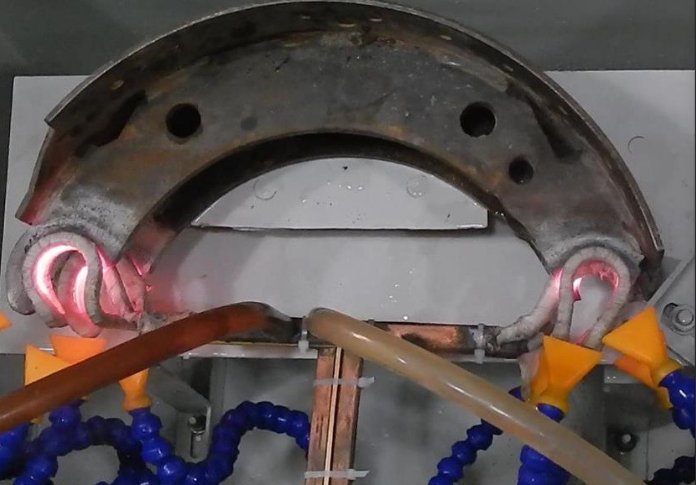

刹車蹄是指受刹車凸輪或推杆的作用量而被推向外展開壓製刹車鼓起製動作用的配件，其形狀如半月形。刹車蹄半月形位置需要高頻淬火，其增加耐磨度和使用壽命，優質的淬火工藝能使刹車製動效果更好，我公司先進的技術工藝和操作台控製能一次性同時淬火四個月牙卡槽，效率高、節約人工成本！
一、IGBT刹車蹄淬火成套設備組成和感應淬火設備優勢
1、刹車蹄淬火設備成套設備包括如下組成：
A、超音頻淬火設備 一套；
B、閉式冷卻係統 一台；
C、數控淬火機床 一台。
注：刹車蹄淬火成套設備是根據用戶產品規格、產量等詳細要求而進行的定製。
2、工作前無須預熱，可以連續工作；加熱時間和功率可調；支持外接遠控開關，來控製電源的啟動加熱和停止加熱功能；非接觸式感應加熱；采用德國原裝進口IGBT核心元器件，加熱高效；頻率範圍寬，可根據具體加熱工件的大小進行更換感應器，適應範圍大；24小時連續工作能力；節能環保，無汙染，清潔，提高工人工作環境；消除高壓，保護全，操作簡單安全；簡單易學，體積小不占地方，即開即用。二、刹車蹄高頻淬火設備操作保護電路全麵：
在控製電路中設有各種操作，保護電路、主電路與控製電路的上電、掉電先後次序，以及使用人員的誤操作等，均不會對係統產生任何影響。
具體的保護功能有：
1、 缺相保護--檢測三相交流輸入是否有缺相，如缺相立刻保護，停止工作。
2、 過電流保護--係統過電流截止保護，防止設備因過電流而損壞功率器件。
3、 過電壓保護--對電源電壓進行監控，當電源電壓過高立刻保護，有效的防止功率器件損壞。
4、欠電壓保護---對電源電壓進行監控，當電源電壓過低立刻保護，有效的防止功率器件損壞。
5、超溫保護---對冷卻水及散熱器溫度進行監控，防止功率器件因溫度過高損壞。
三、感應淬火設備技術特點
1、采用德國IGBT變頻，電壓反饋串聯諧振電路。變換效率高達97.5%以上，比可控矽設備節電30%；
2、 不論輸出功率的大小，功率因數始終不小於0.95。任何負載下均可啟動成功。具有頻率自動跟蹤的功能，在全過程中始終能夠保證高功率因數；
3、 整個控製係統均為數字集成化，各種保護動作速度快，整機的故障率低，壽命長；
4、 雙閉環控製功能,高效快速加熱，優化金屬工件加熱過程。
5、感應淬火設備保護電路設有過壓、過流、水溫、缺水、缺相等報警指示並自動控製和保護。
四、LSW-120型刹車蹄感應淬火設備主要參數
| 額定功率 | 120KW | 進水溫度 | <45℃ |
| 輸入電源 | 三相380V/50-60Hz | 冷卻水量 | ≥6L/min |
| 工作頻率 | 10-15KHZ | 暫 載 率 | 見產品 |
| 輸入電流 | 180A | 主機櫃尺寸（長*寬*高） | 620*500*1600 |
| 工作電壓 | 342-430V | 主機重量： | 138KG |
| 冷水壓 | ≥0.3MPa |
五、刹車蹄淬火成套設備工作流程
根據需方的工件淬火部位，定製相應仿形淬火感應器，然後連接感應加熱電源變壓器，將工件放置在數控淬火機床上，由淬火機床上下、旋轉和控製加熱時間等動作進行編程設置，能量控製由感應加熱電源功率旋鈕進行調節（根據工件大小，調節適當的功率，功率可從5KW-120KW可調），待工件加熱到一定溫度時，直接浸入水中，進行冷卻。從而協調完成對指定部位的淬火工藝。該過程可以實現連續生產，保障產品淬火深層和硬度一致，生產效率高。
